SOLIDWORKSでアヤメローレット(ナーリング)を作成する方法


SOLIDWORKSでアヤメローレット(ナーリング)を作成する方法をご紹介します。

  1. 下図の面にスケッチを作成します。

  2. 外側の円のエッジをエンティティ変換します。

  3. スケッチを終了します。

  4. 再度、同じ面にスケッチを作成します。

  5. 中心線を作成します。

  6. 2本の線を作成します。

  7. 中心線と2本の線に「対称」拘束を追加します。


  8. 外側の円のエッジをエンティティ変換します。



  9. 角度寸法を「5度」で記入します。

  10. 円のエッジと2本の線を作図線に変更します。

  11. 下図の位置にひし形をスケッチします。

  12. スケッチを終了します。

  13. 「挿入」→「カーブ」→「ヘリカル/スパイラル」を選択します。

  14. 2で作成したスケッチを選択します。

  15. カーブの種類を「高さと回転」、「高さ」は円筒の長さ15㎜、「回転」は1/8回転で0.125にします。

  16. OKをクリックします。

  17. 「挿入」→「カット」→「スイープ」を選択します。

  18. 輪郭を選択します。

  19. パスとしてカーブを選択します。

  20. OKをクリックします。

  21. 「円形パターン」を選択します。

  22. 「パターン軸」として円柱の内側を選択します。

  23.  「パターン化するフィーチャー」としてスイープを選択します。

  24. 個数は72(360/5=72)に変更します。
    ※「5」は手順9の5度
  25. OKをクリックします。

  26. 「ミラー」コマンドを実行します。

  27. ミラー面/平面に「正面」を選択します。
    正面が中心をとおっていな

  28. ミラーコピーするフィーチャーとして「円形パターン」を選択します。

  29. OKをクリックします。

  30. これから円筒の両端を「回転カット」コマンドでカットします。
    ※面取りコマンドではできないので、回転カットコマンドでカットします。

  31. 「断面表示」を選択します。

  32. 「右側面」を選択します。

  33. OKをクリックします。

  34. 右側面にスケッチを作成します。

  35. 中心線を作成します。

  36. 断面の左上をエンティティ変換します。

  37. エンティティを作図線に変更します。

  38. 下図のように三角形を作成します。

  39. 角度45を追加します。

  40. スケッチを終了します。

  41. 断面表示を終了します。

  42. 「回転カット」コマンドを実行します。

  43. 三角形を選択します。

  44. 回転軸として中心線を選択します。

  45. OKをクリックします。

  46.  回転カットを反対側にミラーします。
    ミラーコマンドを実行します。

  47. ミラーする面として「正面」を選択します。

  48. ミラーコピーするフィーチャーとして回転カットを選択します。

  49. OKをクリックします。

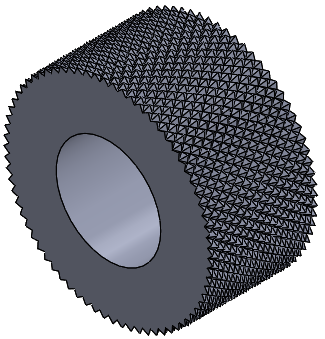

  50.  アヤメローレット(ナーリング)の完成です。
